综合管廊/天然气场站可燃气体监测方案

项目背景

• 数量大：一条管廊所需的甲烷监测点动辄上千个。

• 相对均匀：在一条管道内部安装， 呈线性安装， 分散度小。

• 水汽重：地下空间的湿度很高，甲院传感器的选型必须考虑水汽的影响。

• 温度范围广：南方地区地表高温可达70℃ , 北方低温可达 -30°C, 必须考虑在高低温的情况下甲炕检测的稳定性。

• 腐蚀性：地下管道尤其是排污管，具有硫化氢等腐蚀性气体，对设备腐蚀严重，尤其影响传感器的使用寿命。

• 爆炸性环境：传感器需要本质安全型，对传感器本省的电路要求高。

• 稳定性：甲烷检测传感器要对所处环境中甲烷气体含量进行准确检测。

• 时间长：综合管廊的设计寿命为100年，管廊内部甲烷的监控系统属于长期使用的系统，对设备使用寿命，设备运行维护都具有极强的要求。

传统监控方式

激光监控方式

激光监控安装方式

激光分布式方案：

以普通地下管廊燃气舱单一防火分区（直线段+多个非直线段）为例：

• 采用激光气体监测设备，响应时间≤2s，传感器可选用光纤连接主机，更加安全。

• 质保按5年寿命计算，免维护，无需标定，节省大量的人力、物力、时间成本。

• 不受其它环境因素（温度、湿度、压力、粉尘等）干扰。

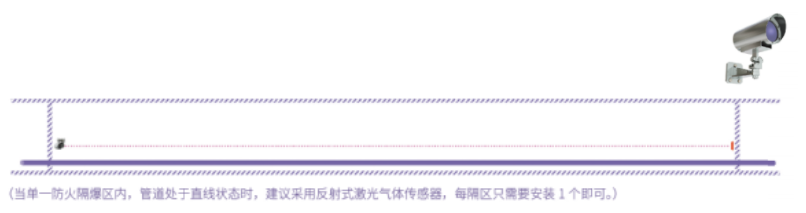

激光反射式方案：

以普通地下管廊燃气舱单一防火分区（直线段）为例：

• 不同于点式传感器采样方式，光是直线传播，激光所过之外均可监测，不存在监测盲区。

• 不受其它环境因素干扰，响应时间≤2s。

混合方案：

每个隔区内直线管道部分只需要安装1个反射式激光气体传感器；非直线段部分，根据GB-50838要求，按传统点式传感器安装规范设置分布式激光气体传感器。
